ACCESS POINT

CONFIGURACION DE ACCESS POINT

En este manual mostraremos los pasos necesarios para el montaje y configuración del Linksys WRT54GC como Punto de Acceso (Access Point) de una red local inalámbrica en la que el router sea el que le ha facilitado Comunitel (Router Telsey CPVA500). Recuerde que para comenzar la configuración de la red local inalámbrica este router ha de estar instalado, configurado y funcionando.Una red local inalámbrica (WLAN) es igual que una red local cableada excepto en que cada ordenador de la WLAN emplea un dispositivo inalámbrico para conectarse a la red.

*Esquema de red del montaje para la configuración del Linksys WRT54GC como

punto de acceso será el siguiente:

En las siguientes figuras pueden observarse las diferentes vistas del equipo Linksys

WRT54GC:

*PASOS PARA REALIZAR LA CONFIGURACION:

1-Para empezar la instalación hay que verificar que tiene habilitado el DHCP en su PC.
doble click en su “Conexión de área local”. Aparecerá la ventana de estado de suPara ello, vaya a “Inicio / Configuración / Conexiones de red ”  y haga conexión de área local:

2-Haga click en “Propiedades” y en la ventana que aparecerá seleccione “Protocolo
Internet (TCP/IP)”:

3-Una vez seleccionado, pulse en “Propiedades”

Asegúrese de que están seleccionadas las opciones “Obtener una dirección IP
automáticamente” y “Obtener la dirección del servidor DNS automáticamente”. A
continuación pulse “Aceptar” y en la siguiente ventana también “Aceptar”.
Deje abierta la ventana de “Conexiones de red y acceso telefónico” para un uso
posterior de la misma.

4-Conectar el puerto ethernet del CPVA500 con uno de los puertos ethernet del Linksys
WRT54GC con el cable  de red plano que viene en la caja del Linksys WRT54GC (cable
azul). Conectar también la alimentación al Linksys WRT54GC.

5-Abrir un navegador y acceder a http://192.168.1.1/ y se configurar como punto de accesso  como se muestra en la figura5-1..

6-En la pantalla de conexión que aparece, dejar el campo “User Name” en blanco e

introducir la contraseña “admin”.

7-Aparecerá la página inicial de la interfaz Web de configuración:

8-Modificamos los parámetros con los siguientes valores:

•  Modo  ‡ seleccionamos “Mixto” (así podrán conectarse a la red inalámbrica

Dispositivos tanto wireless-G como wireless-B aunque Comunitel sólo asegura
el funcionamiento con el adaptador Linksys WUSB54G).

• SSID ‡ identificador de la red inalámbrica. Una vez elegido, debe recordarse

Pues cuando instalemos el adaptador de red, deberemos introducirlo y también
en posteriores conexiones a la red inalámbrica. En el ejemplo, hemos elegido
“comunitel”.

• Canal inalámbrico ‡ por defecto, 6. Puede elegirse cualquiera de los posibles.
• - Emisión SSID inalámbrica ‡ dejar el valor por defecto “Activado”.

Seleccionar “Guardar Configuración”

9-En esta pantalla podremos cambiar la contraseña de acceso a la interfaz web del

Punto de Acceso (la que escribimos anteriormente en la pantalla de conexión, que por

defecto es “admin”)‡ debe escribirse la contraseña elegida en “Contraseña del

enrutador” y en “Confirmar contraseña”. A continuación, “Guardar configuración”. Debe

recordarse para futuros accesos a la configuración vía Web del Punto de Acceso.

Una vez realizados estos pasos, el Linksys WRT54GC ya está funcionando como Punto

de Acceso. Puede desconectar el cable de red entre la salida ethernet del Telsey CPVA500

y el puerto ethernet del Punto de Acceso.

Aqui se muestra cuando se introduce la contraseña del enrutador y la confirmacion d ela contraseña.

Recuperación de la Configuración por Defecto .

Si fuese necesario recuperar la configuración por defecto del  Punto de Acceso (vuelta

al estado inicial), pulsar el botón RESET durante 8 segundos:

"LISTO"

CONFIGURACION DE UNA IMPRESORA

INSTALACION DE UNA IMPRESORA EN RED

Para conectar los equipos de cómputo a ella se realiza de la siguiente manera:

1-Primero deberas de crear tu red para asi poder compartir tu impresora,deberas  ir a centro de redes

2-Se debe de elegir una opcion de conexion para buscar y elegir la opcion de configuracion de una red ad hoc.

3-Le das click en apctar y se empezara a realizar la configuracion inalambrica

4-Se le agregara el nombre que se le desea poner a la red

5-Se le debera cambiar de igual manera el tipo de seguridad a WPA2-PERSONAL.

6- Tendremos que esperar a que cargue la configuracion d ela red

7-Para finalizar la red estara lista para usarse

8-Para poder compartir una impresora lo primero que hay que hacer es irse a INICIO- DISPOSITIVO E IMPRESOTAS.

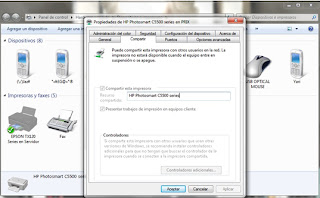

9-Se hara click derecho soble la impresora a la que se desea compartir y te vas a la opcion de propiedades hay encontraras la pestaña de compartir impreso

10- Hay encontraras la pestaña de compartir impresora

11-Se selecionara un nombre para compartir.

12-Asi con todos esos pasos podras compartir una impresora por medio de una red inalambrica, ya solo auqi buscaras la red donde se encuentra compartida la impresora

AD HOC DE 6 Pc

                          CONFIGURACIÓN AD HOC DE 6 PC

La configuracion de 6pc en conexion inalambrica es sencillo sera como la ya realizada solo que una red sera la principal y todos deberan conectarse a ella y asi podran compartir informacion.

Se hira a inicio y panel de control

Nos hiremos a  equipo

Tambien nos colocaraemos en redes,configuracion de una una red y cambiaremos la descripcion del quipo.

Le daremos click en cambiar y camboiaremos el nombre de la pc y su nombre de equipo de trabajo y daremos aceptar.

Aceptar

Aparecera la opción de reiniciar.

Nos hiremos a centro de redes

En elegir una opcion de coneccion buscar y elegir la opcion de configurar una red ad hocy le daremos aceptar.

Ha empezado a realizarse la configuración

Aquí ponemos el nombre de nuestra red.

Elegimos la opción de tipo de seguridad.

Esperamos el proceso de configuración.

Tenemos lista para usarse nuestra coneccion

YA LISTA LA CONFIGURACION EN TU MAQUINA Y EN LA DE LOS OTROS SE DEBERAN DE CONECTAR A UNA MISMA RED YA CREADA Y ASI CONECTARSE Y COMPARTIR CIERTA INFORMACION QUE CADA MAQUINA SE DESEA COMPARTIR

COMO AQUI SE MUESTRA YA TODAS LAS MAQUINAS SE ENCUENTRAN CONECTADAS EN UNA MISMA RED

LISTO
